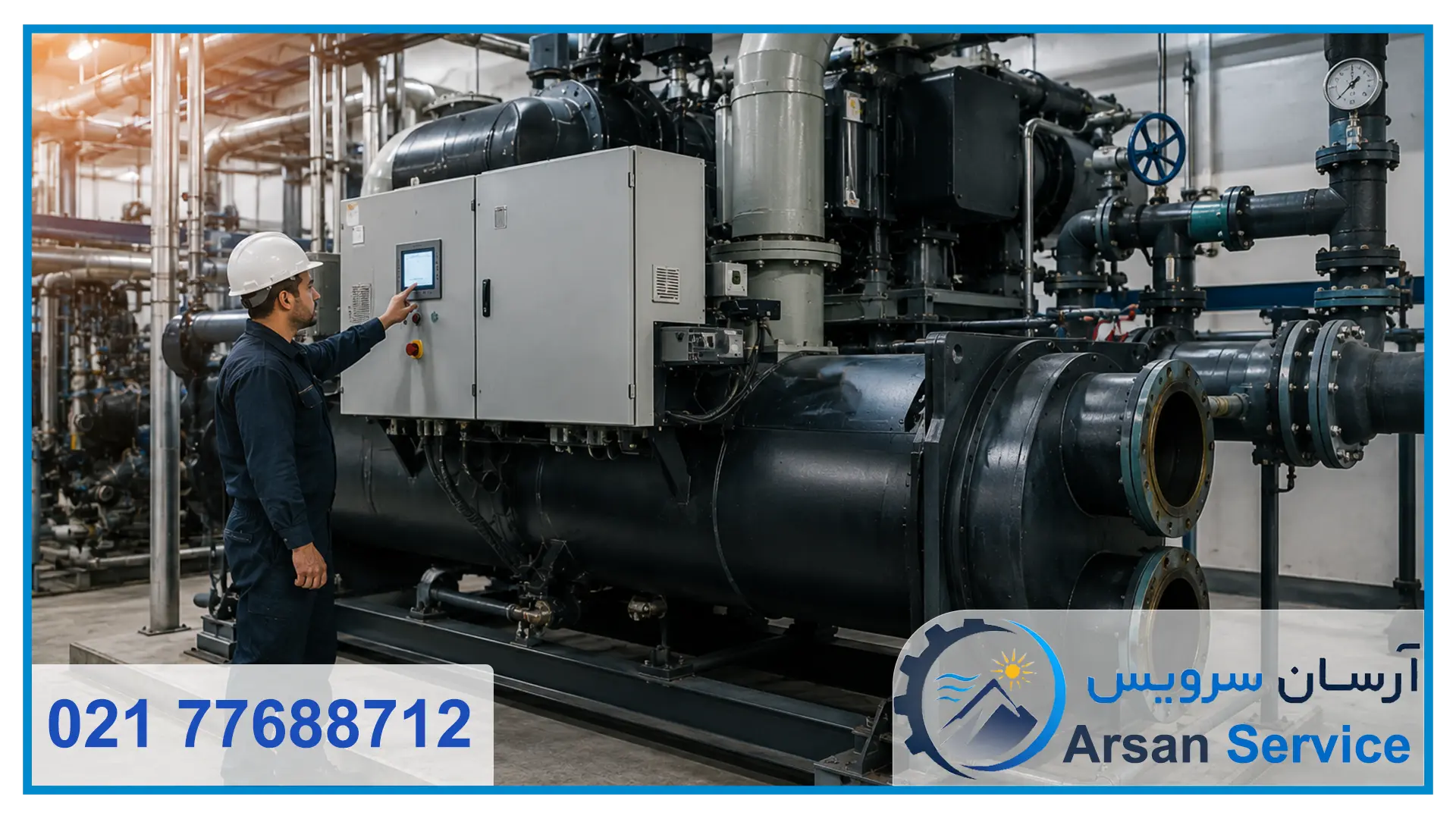

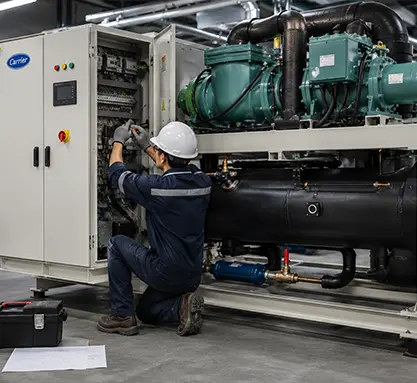

تعمیر تابلو برق چیلر؛ راهنمای کامل عیبیابی، تعمیر PLC، رفع خطاها و برآورد هزینه تعمیر
در هر سیستم سرمایشی، قطعاتی مانند کمپرسور، کندانسور و اواپراتور وظیفه تولید و انتقال برودت را بر عهده دارند؛ اما هماهنگی میان تمام این تجهیزات بدون وجود یک سیستم کنترل دقیق امکانپذیر نیست. این وظیفه بر عهده تابلو برق چیلر است؛ بخشی که بهعنوان مرکز فرماندهی دستگاه، عملکرد تمامی تجهیزات الکتریکی و کنترلی را مدیریت میکند.
تابلو برق تنها یک جعبه حاوی چند کلید و فیوز نیست؛ بلکه مجموعهای از تجهیزات قدرت، مدارهای حفاظتی، کنترلرها و تجهیزات هوشمند است که وضعیت لحظهای چیلر را پایش میکند و بر اساس اطلاعات دریافتی از سنسورها، فرمان روشن یا خاموش شدن کمپرسورها، فنها، پمپها و سایر تجهیزات را صادر میکند. اگر این بخش به هر دلیلی دچار خرابی شود، عملکرد کل سیستم سرمایشی تحت تأثیر قرار میگیرد و در بسیاری از موارد، چیلر به طور کامل از مدار خارج میشود. یکی از مهمترین بخش های تعمیر چیلر، تعمیر تابلو برق چیلر است.
خرابی تابلو برق میتواند از یک اتصال ضعیف در ترمینالها تا آسیب دیدن PLC یا برد کنترل متغیر باشد. در برخی پروژهها تنها با تعویض یک رله یا کنتاکتور مشکل برطرف میشود، اما در مواردی که عیبیابی بهدرستی انجام نشود، تعویض اشتباه قطعات نهتنها مشکل را حل نمیکند، بلکه ممکن است باعث سوختن کمپرسور، آسیب دیدن اینورتر یا از کار افتادن کامل سیستم کنترل شود. به همین دلیل، تعمیر تابلو برق چیلر یک فرآیند تخصصی است که باید توسط تکنسینهای مسلط به مدارهای قدرت، سیستمهای کنترلی و تجهیزات تبرید انجام شود.
در این مقاله، تمام آنچه باید درباره تعمیر تابلو برق چیلر بدانید را بررسی خواهیم کرد؛ از معرفی اجزای اصلی تابلو برق و نحوه عملکرد آن گرفته تا دلایل خرابی، علائم هشداردهنده، مراحل عیبیابی، تعمیر PLC، هزینه تعمیر، نکات نگهداری و راهکارهایی که میتوانند عمر مفید این بخش حیاتی را افزایش دهند.
تابلو برق چیلر چیست و چه وظیفهای در سیستم سرمایشی دارد؟
تابلو برق را میتوان مغز متفکر یک چیلر دانست. همانطور که مغز انسان فعالیت تمام اعضای بدن را هماهنگ میکند، تابلو برق نیز تمامی بخشهای الکتریکی و کنترلی چیلر را مدیریت میکند تا دستگاه با حداکثر راندمان، کمترین مصرف انرژی و بالاترین سطح ایمنی کار کند.
هر زمان که چیلر روشن میشود، این تابلو برق است که ابتدا وضعیت سنسورها را بررسی میکند، سپس شرایط کاری دستگاه را تحلیل کرده و در صورت مناسب بودن همه پارامترها، فرمان راهاندازی کمپرسورها، پمپها و فنها را صادر میکند. در طول زمان کار دستگاه نیز به صورت مداوم دما، فشار، جریان مصرفی، ولتاژ و سایر اطلاعات را پایش میکند تا در صورت بروز هرگونه شرایط غیرعادی، پیش از آسیب دیدن تجهیزات، سیستم را متوقف یا وارد حالت حفاظتی کند.
در چیلرهای مدرن، تابلو برق تنها نقش روشن و خاموش کردن دستگاه را ندارد. بسیاری از مدلهای جدید به PLC یا کنترلرهای هوشمند مجهز هستند که میتوانند عملکرد کمپرسورها را بهینه کنند، زمان روشن شدن هر کمپرسور را مدیریت نمایند، فشار و دمای سیستم را کنترل کنند و حتی اطلاعات عملکرد دستگاه را برای سیستمهای مدیریت ساختمان (BMS) ارسال نمایند.
به همین دلیل، کوچکترین نقص در تابلو برق میتواند زنجیرهای از مشکلات را ایجاد کند؛ از نمایش خطا روی کنترلر گرفته تا خاموش شدن ناگهانی چیلر، کاهش راندمان سرمایش، افزایش مصرف برق یا حتی سوختن قطعات گرانقیمت مانند کمپرسور.
اجزای اصلی تابلو برق چیلر
برای درک بهتر فرآیند عیبیابی و تعمیر، ابتدا باید بدانیم داخل یک تابلو برق چه قطعاتی قرار دارد و هر کدام چه وظیفهای بر عهده دارند.
PLC یا کنترلر مرکزی
PLC را میتوان مهمترین قطعه تابلو برق دانست. این تجهیز مانند مغز سیستم عمل میکند و تمام اطلاعات دریافتی از سنسورها را پردازش میکند. پس از تحلیل این دادهها، فرمان روشن یا خاموش شدن تجهیزات مختلف را صادر میکند.
اگر PLC دچار مشکل شود، ممکن است کمپرسورها راهاندازی نشوند، سیستم مرتب ریست شود، سنسورها بهدرستی خوانده نشوند یا چیلر بدون دلیل مشخص وارد حالت خطا شود. در بسیاری از پروژهها، تعمیر یا برنامهریزی مجدد PLC میتواند بدون نیاز به تعویض کامل، مشکل را برطرف کند.
کنتاکتور
کنتاکتور یک کلید الکترومغناطیسی است که وظیفه قطع و وصل جریان تجهیزات قدرت را بر عهده دارد. هر بار که کمپرسور یا پمپ روشن میشود، در واقع این کنتاکتور است که فرمان PLC را اجرا میکند.
به دلیل تعداد بالای دفعات قطع و وصل، کنتاکتورها به مرور زمان دچار استهلاک میشوند. چسبیدن کنتاکتها، سوختگی سطح تماس یا خرابی بوبین از رایجترین مشکلات این قطعه هستند که معمولاً با صدای غیرعادی یا روشن نشدن کمپرسور همراه است.
رلههای حفاظتی و کنترلی
رلهها نقش واسطه میان مدار فرمان و تجهیزات قدرت را بر عهده دارند. این قطعات علاوه بر انتقال فرمان، از تجهیزات در برابر اضافهبار، افزایش جریان، افت ولتاژ و سایر شرایط غیرعادی محافظت میکنند. خرابی یک رله ممکن است باعث شود فرمان روشن شدن کمپرسور صادر نشود یا سیستم بدون دلیل وارد حالت حفاظتی گردد. به همین دلیل، تست عملکرد رلهها یکی از مراحل اصلی عیبیابی تابلو برق است.
فیوزها و کلیدهای حفاظتی
فیوزها، کلیدهای مینیاتوری (MCB) و کلیدهای اتوماتیک (MCCB) وظیفه حفاظت از مدار در برابر اتصال کوتاه و اضافهجریان را بر عهده دارند.
اگر جریان از مقدار مجاز بیشتر شود، این تجهیزات مدار را قطع میکنند تا از آسیب دیدن برد کنترل، کمپرسور یا سیمکشی جلوگیری شود. سوختن مکرر فیوزها معمولاً نشانه وجود یک ایراد اساسی در مدار است و نباید تنها به تعویض فیوز اکتفا کرد.
اینورتر (VFD)
در بسیاری از چیلرهای جدید، برای کنترل دور موتور فنها یا پمپها از اینورتر استفاده میشود. این تجهیز با تغییر فرکانس برق، سرعت موتور را متناسب با نیاز سیستم تنظیم میکند و باعث کاهش مصرف انرژی میشود. خرابی اینورتر میتواند با علائمی مانند کاهش راندمان، نمایش کدهای خطا، افزایش مصرف برق یا روشن نشدن موتور همراه باشد. تعمیر این قطعه نیازمند تجهیزات تست تخصصی و دانش کافی در زمینه الکترونیک قدرت است.
سنسورها و تجهیزات اندازهگیری
تابلو برق بدون اطلاعات سنسورها قادر به تصمیمگیری نیست. سنسورهای دما، فشار، جریان، سطح آب و سایر تجهیزات اندازهگیری، اطلاعات لازم را به PLC ارسال میکنند. اگر یکی از این سنسورها اطلاعات اشتباه ارسال کند، کنترلر نیز تصمیم نادرستی خواهد گرفت. برای مثال، یک سنسور فشار معیوب ممکن است باعث شود چیلر بدون وجود هیچ مشکلی خاموش شود یا کمپرسور بیش از حد مجاز کار کند.
ترمینالها، شینهها و سیمکشی داخلی
اگرچه این بخشها ساده به نظر میرسند، اما نقش بسیار مهمی در عملکرد صحیح تابلو برق دارند. شل شدن اتصالات، اکسید شدن ترمینالها یا آسیب دیدن سیمها میتواند باعث افزایش مقاومت الکتریکی، ایجاد گرمای بیش از حد، افت ولتاژ و در نهایت بروز خطاهای متوالی در سیستم شود.
به همین دلیل، در سرویسهای دورهای، بررسی وضعیت اتصالات و محکم کردن ترمینالها یکی از مهمترین اقدامات پیشگیرانه محسوب میشود.
تابلو برق چیلر چگونه کار میکند؟
برای اینکه بتوان دلیل خرابی تابلو برق چیلر را بهتر درک کرد، ابتدا باید با نحوه عملکرد آن آشنا شویم. بسیاری از افراد تصور میکنند تابلو برق تنها وظیفه روشن و خاموش کردن دستگاه را بر عهده دارد، در حالی که در واقع این مجموعه، مرکز کنترل و هماهنگکننده تمام اجزای سیستم سرمایشی است.
زمانی که اپراتور دستور روشن شدن چیلر را صادر میکند، فرآیند راهاندازی مستقیماً با روشن شدن کمپرسور آغاز نمیشود. ابتدا کنترلر مرکزی یا PLC وضعیت تمامی سنسورها و تجهیزات حفاظتی را بررسی میکند. اطلاعاتی مانند فشار مبرد، دمای آب ورودی و خروجی، دمای کندانسور، وضعیت پمپها، ولتاژ شبکه، جریان مصرفی و عملکرد تجهیزات ایمنی در کسری از ثانیه تحلیل میشوند.
اگر تمامی این پارامترها در محدوده استاندارد باشند، PLC فرمان راهاندازی را به مدار قدرت ارسال میکند. این فرمان از طریق رلهها و کنتاکتورها به کمپرسورها، فنهای کندانسور، پمپهای سیرکولاسیون و سایر تجهیزات منتقل میشود و چیلر وارد مدار بهرهبرداری خواهد شد.
اما وظیفه تابلو برق پس از روشن شدن دستگاه به پایان نمیرسد. در تمام مدت کارکرد چیلر، این سیستم بهصورت لحظهای عملکرد تجهیزات را پایش میکند. اگر فشار کندانسور بیش از حد افزایش یابد، دمای آب خروجی از مقدار تعیینشده کمتر یا بیشتر شود، جریان مصرفی کمپرسور از حد مجاز عبور کند یا هرگونه خطای الکتریکی رخ دهد، تابلو برق بلافاصله واکنش نشان میدهد. بسته به نوع خطا، ممکن است تنها یک هشدار روی نمایشگر ظاهر شود یا برای جلوگیری از آسیبهای جدی، کل دستگاه بهطور خودکار خاموش گردد.
به همین دلیل است که تابلو برق را نمیتوان صرفاً یک مجموعه سیم و کلید دانست. این بخش مانند یک سیستم هوشمند، وظیفه تصمیمگیری، حفاظت و مدیریت عملکرد چیلر را بر عهده دارد و کوچکترین نقص در آن میتواند عملکرد کل مجموعه را مختل کند.
مهمترین دلایل خرابی تابلو برق چیلر
خرابی تابلو برق معمولاً بهصورت ناگهانی اتفاق نمیافتد. در بیشتر موارد، مجموعهای از عوامل محیطی، الکتریکی و مکانیکی بهتدریج باعث استهلاک قطعات میشوند تا جایی که سیستم دیگر قادر به عملکرد صحیح نیست. آشنایی با این عوامل علاوه بر کمک به عیبیابی، نقش مهمی در پیشگیری از خرابیهای پرهزینه دارد.
۱. نوسانات ولتاژ و مشکلات شبکه برق
بدون تردید، نوسان برق یکی از مهمترین دلایل خرابی تابلو برق چیلر محسوب میشود. در بسیاری از ساختمانهای تجاری، کارخانهها و مراکز صنعتی، ولتاژ ورودی همواره در شرایط ایدهآل قرار ندارد و ممکن است در اثر افزایش مصرف شبکه، قطع و وصل ناگهانی برق یا مشکلات سیستم توزیع، تغییرات شدیدی را تجربه کند.
قطعات الکترونیکی مانند PLC، برد کنترل، منابع تغذیه سوئیچینگ، اینورترها و سنسورها برای کار در محدوده مشخصی از ولتاژ طراحی شدهاند. زمانی که ولتاژ بهطور ناگهانی از این محدوده خارج شود، این تجهیزات تحت تنش قرار میگیرند و در صورت تکرار این وضعیت، احتمال خرابی آنها بهشدت افزایش مییابد.
در برخی موارد، نوسان برق تنها باعث ایجاد اختلال نرمافزاری در PLC میشود و با ریست یا برنامهریزی مجدد مشکل برطرف خواهد شد. اما اگر شدت نوسان زیاد باشد، امکان سوختن بردهای الکترونیکی، آسیب دیدن منابع تغذیه یا از کار افتادن کامل کنترلر نیز وجود دارد.
یکی دیگر از پیامدهای نوسان برق، آسیب به کنتاکتورها و تجهیزات قدرت است. افزایش یا کاهش ناگهانی ولتاژ باعث عملکرد نامناسب بوبین کنتاکتور شده و به مرور زمان موجب چسبندگی کنتاکتها، ایجاد جرقه و افزایش حرارت در محل اتصال میشود.
به همین دلیل، استفاده از تجهیزات حفاظتی مانند رله کنترل فاز، محافظ ولتاژ و سیستم ارت استاندارد، یکی از مهمترین راهکارهای افزایش طول عمر تابلو برق محسوب میشود.
۲. نفوذ رطوبت، بخار آب و گرد و غبار
تابلو برق چیلر معمولاً در موتورخانه، پشتبام یا اتاق تجهیزات نصب میشود؛ فضاهایی که همواره در معرض رطوبت، تغییرات دمایی و آلودگی محیطی قرار دارند. اگر شرایط نصب مناسب نباشد یا درجه حفاظت (IP) تابلو با محیط سازگار نباشد، رطوبت و ذرات معلق بهمرور وارد محفظه تابلو میشوند.
نفوذ رطوبت باعث اکسید شدن ترمینالها، زنگزدگی شینهها، کاهش کیفیت اتصالات و در نهایت افزایش مقاومت الکتریکی میشود. این افزایش مقاومت به تولید گرمای موضعی منجر شده و در صورت بیتوجهی، میتواند باعث ذوب شدن اتصالات یا سوختن تجهیزات شود.
گرد و غبار نیز مشکلات خاص خود را دارد. برخلاف تصور بسیاری از افراد، تجمع گرد و غبار تنها ظاهر تابلو را آلوده نمیکند؛ بلکه روی بردهای الکترونیکی و تجهیزات کنترلی لایهای ایجاد میکند که مانع دفع مناسب حرارت میشود. در برخی محیطهای صنعتی، وجود ذرات فلزی یا آلودگیهای رسانا حتی میتواند موجب اتصال کوتاه بین مسیرهای الکترونیکی شود.
در پروژههایی که سرویس دورهای بهدرستی انجام نمیشود، بارها مشاهده شده است که تنها با تمیزکاری اصولی تابلو، رفع اکسیداسیون اتصالات و بهبود تهویه، بسیاری از خطاهای مداوم سیستم برطرف شدهاند.
۳. استهلاک طبیعی تجهیزات الکتریکی
تمام قطعات الکتریکی دارای عمر مفید مشخصی هستند و تابلو برق نیز از این قاعده مستثنی نیست. تجهیزاتی مانند کنتاکتورها، رلهها، کلیدهای حفاظتی، بوبینها و حتی ترمینالهای اتصال، در هر بار روشن و خاموش شدن دستگاه تحت تنش مکانیکی و الکتریکی قرار میگیرند.
در طول سالها بهرهبرداری، سطح تماس کنتاکتها دچار خوردگی میشود، فنرهای داخلی ضعیف میشوند، مقاومت الکتریکی افزایش پیدا میکند و عملکرد قطعات بهتدریج از حالت استاندارد خارج میشود. نتیجه این فرآیند، افزایش حرارت، کاهش سرعت عملکرد و ایجاد اختلال در فرمانهای کنترلی است.
یکی از نشانههای رایج استهلاک، تأخیر در راهاندازی کمپرسور یا صدای غیرعادی هنگام عملکرد کنتاکتورهاست. در برخی موارد نیز تجهیزات بدون هیچ هشدار قبلی از کار میافتند، زیرا عمر مفید آنها به پایان رسیده است.
به همین دلیل، در سرویسهای دورهای حرفهای تنها به رفع خرابیهای موجود اکتفا نمیشود؛ بلکه وضعیت قطعات مصرفی نیز بررسی شده و در صورت نزدیک شدن به پایان عمر مفید، پیش از بروز خرابی تعویض میشوند.
۴. طراحی یا سیمکشی غیراستاندارد تابلو برق
یکی از دلایل پنهان اما بسیار مهم خرابی تابلو برق، اجرای غیراصولی مدارهای قدرت و فرمان است. در برخی پروژهها، بهمنظور کاهش هزینه یا به دلیل نبود دانش کافی، تابلو برق بدون رعایت استانداردهای لازم طراحی یا مونتاژ میشود.
استفاده از کابل با سطح مقطع نامناسب، انتخاب نادرست تجهیزات حفاظتی، شمارهگذاری غیراصولی سیمها، نبود تفکیک مناسب بین مدار قدرت و فرمان، عدم رعایت فاصله استاندارد بین تجهیزات و استفاده از قطعات ناسازگار، تنها بخشی از مشکلاتی هستند که میتوانند در آینده باعث خرابی تابلو شوند.
در چنین شرایطی، ممکن است دستگاه در ماههای ابتدایی بدون مشکل کار کند؛ اما بهمرور زمان با افزایش دمای تابلو، شل شدن اتصالات و افزایش بار الکتریکی، خطاهای متعددی ظاهر شوند که یافتن علت اصلی آنها نیز دشوار خواهد بود.
به همین دلیل، در بسیاری از پروژههای بازسازی، تنها تعمیر قطعات کافی نیست و لازم است بخشی از سیمکشی یا حتی طراحی داخلی تابلو نیز اصلاح شود تا از تکرار خرابیها جلوگیری گردد.
۵. اضافهبار و کارکرد مداوم چیلر
چیلرها برای ظرفیت مشخصی طراحی میشوند و عملکرد مداوم در شرایط بار کامل، فشار زیادی به تجهیزات الکتریکی وارد میکند. زمانی که ساختمان توسعه پیدا کرده، بار سرمایشی افزایش یافته یا دستگاه بهدلیل انتخاب نادرست ظرفیت، همواره با حداکثر توان کار میکند، تابلو برق نیز تحت فشار بیشتری قرار میگیرد.
افزایش جریان عبوری از کنتاکتورها، گرم شدن بیش از حد تجهیزات قدرت، عملکرد مکرر رلههای حفاظتی و افزایش دفعات استارت کمپرسورها، همگی عواملی هستند که عمر مفید قطعات تابلو را کاهش میدهند.
در چنین شرایطی، حتی اگر هیچ خرابی ظاهری وجود نداشته باشد، احتمال از کار افتادن ناگهانی تجهیزات در فصل اوج مصرف بسیار بیشتر خواهد بود.
۶. خرابی سنسورها و ارسال اطلاعات نادرست به تابلو برق
یکی از رایجترین دلایل بروز خطا در تابلو برق چیلر، خرابی سنسورها یا ارسال اطلاعات نادرست به کنترلر مرکزی است. بسیاری از افراد تصور میکنند زمانی که روی نمایشگر چیلر یک کد خطا ظاهر میشود، حتماً خود تابلو برق یا PLC خراب شده است؛ در حالی که در بسیاری از موارد، کنترلر کاملاً سالم است و تنها بر اساس اطلاعات اشتباهی که از سنسورها دریافت میکند، تصمیم نادرستی میگیرد.
تابلو برق برای کنترل عملکرد چیلر، به اطلاعات لحظهای سنسورهای مختلف وابسته است. سنسورهای دمای آب ورودی و خروجی، سنسورهای فشار مبرد، سنسورهای دمای کندانسور، سنسورهای جریان آب، فلوسوئیچها و تجهیزات حفاظتی، بهطور مداوم وضعیت دستگاه را به PLC گزارش میکنند. اگر یکی از این سنسورها دچار خرابی، کالیبراسیون نادرست یا قطعی در سیمکشی شود، اطلاعات اشتباهی به کنترلر ارسال خواهد شد.
بهعنوان مثال، اگر سنسور فشار بالا مقدار غیرواقعی را گزارش دهد، کنترلر تصور میکند فشار مدار تبرید از حد مجاز عبور کرده است و برای جلوگیری از آسیب به کمپرسور، فرمان توقف چیلر را صادر میکند. در چنین شرایطی ممکن است اپراتور تصور کند تابلو برق خراب شده، در حالی که تنها یک سنسور معیوب عامل ایجاد این خطا بوده است.
به همین دلیل، در فرآیند عیبیابی حرفهای، پیش از تعویض PLC یا برد کنترل، ابتدا عملکرد تمامی سنسورها با استفاده از تجهیزات اندازهگیری دقیق بررسی میشود تا علت اصلی خطا مشخص شود.
۷. نبود سرویس و نگهداری دورهای
یکی از مهمترین دلایلی که باعث افزایش هزینه تعمیر تابلو برق چیلر میشود، بیتوجهی به سرویسهای دورهای است. بسیاری از مجموعهها تنها زمانی به فکر تعمیر چیلر میافتند که دستگاه بهطور کامل از کار افتاده باشد؛ در حالی که بیشتر خرابیهای بزرگ، ماهها قبل با علائم ساده و قابل پیشگیری آغاز شدهاند.
در یک سرویس دورهای استاندارد، تکنسین تنها ظاهر تابلو را بررسی نمیکند، بلکه وضعیت تمامی قطعات الکتریکی و کنترلی را ارزیابی میکند. میزان سفت بودن اتصالات، سلامت کنتاکتورها، عملکرد رلههای حفاظتی، وضعیت فیوزها، کیفیت سیمکشی، عملکرد PLC، دمای تجهیزات و حتی میزان آلودگی داخل تابلو از جمله مواردی هستند که باید بهصورت منظم کنترل شوند.
اگر این بازدیدها بهصورت دورهای انجام شوند، بسیاری از مشکلات پیش از آنکه به خرابی جدی تبدیل شوند، شناسایی و برطرف خواهند شد. برای مثال، شل شدن یک ترمینال ساده ممکن است در ابتدا تنها باعث افزایش جزئی دما شود، اما اگر این وضعیت ادامه پیدا کند، به مرور زمان موجب ذوب شدن کابل، سوختن کنتاکتور یا حتی آسیب دیدن برد کنترل خواهد شد.
به همین دلیل توصیه میشود تابلو برق چیلر حداقل هر شش ماه یکبار توسط تکنسین متخصص سرویس و بازبینی شود؛ بهویژه در ساختمانهای اداری، مراکز درمانی، هتلها، کارخانهها و سایر مجموعههایی که توقف چیلر میتواند خسارتهای قابلتوجهی به همراه داشته باشد.
۸. استفاده از قطعات بیکیفیت یا غیراستاندارد
کیفیت قطعات بهکاررفته در تابلو برق، تأثیر مستقیمی بر طول عمر و پایداری عملکرد آن دارد. متأسفانه در برخی پروژهها، برای کاهش هزینه اولیه از قطعات ارزانقیمت یا برندهای نامعتبر استفاده میشود؛ تصمیمی که در ظاهر باعث صرفهجویی میشود اما در بلندمدت هزینههای تعمیر و نگهداری را چند برابر افزایش میدهد.
قطعاتی مانند کنتاکتورها، رلهها، منابع تغذیه، PLC، کلیدهای حفاظتی و حتی ترمینالها باید متناسب با ظرفیت واقعی چیلر و شرایط کاری آن انتخاب شوند. استفاده از تجهیزاتی که توان تحمل جریان موردنیاز را ندارند، باعث افزایش حرارت، کاهش عمر مفید و خرابی زودهنگام تابلو خواهد شد.
همچنین در هنگام تعمیر تابلو برق نیز استفاده از قطعات اصلی و استاندارد اهمیت بسیار زیادی دارد. جایگزین کردن قطعات معیوب با نمونههای بیکیفیت، ممکن است در کوتاهمدت مشکل را برطرف کند، اما احتمال بروز مجدد خرابی در مدت کوتاهی بسیار بالا خواهد بود.
علائم خرابی تابلو برق چیلر
تابلو برق معمولاً قبل از خرابی کامل، نشانههایی از بروز مشکل را نشان میدهد. شناخت این علائم به اپراتور یا مدیر تأسیسات کمک میکند تا پیش از آسیب دیدن تجهیزات گرانقیمت، اقدامات لازم برای عیبیابی و تعمیر انجام شود.
چیلر روشن نمیشود
یکی از واضحترین نشانههای خرابی تابلو برق، روشن نشدن کامل چیلر است. در این حالت، ممکن است پس از فشردن کلید استارت یا ارسال فرمان از سیستم کنترل، هیچ واکنشی از دستگاه مشاهده نشود.
البته روشن نشدن چیلر همیشه به معنای خرابی PLC نیست. قطع بودن برق ورودی، سوختن فیوزها، خرابی رله کنترل فاز، عملکرد تجهیزات حفاظتی، آسیب دیدن منبع تغذیه یا وجود ایراد در مدار فرمان نیز میتوانند باعث بروز این مشکل شوند.
در عیبیابی حرفهای، ابتدا ولتاژ ورودی، مسیر تغذیه، وضعیت تجهیزات حفاظتی و مدار فرمان بررسی میشود تا علت دقیق مشخص شود و از تعویض بیدلیل قطعات جلوگیری گردد.
کمپرسور استارت نمیخورد
گاهی تابلو برق روشن است و هیچ خطایی نیز روی نمایشگر دیده نمیشود، اما کمپرسور وارد مدار نمیشود. این وضعیت معمولاً به خرابی کنتاکتور، بوبین، مدار فرمان، PLC یا یکی از تجهیزات حفاظتی مرتبط است.
در برخی موارد نیز PLC به دلیل دریافت اطلاعات اشتباه از سنسورها، عمداً اجازه روشن شدن کمپرسور را صادر نمیکند تا از آسیب دیدن سیستم جلوگیری شود. بنابراین پیش از تعویض کمپرسور یا کنتاکتور، باید تمامی شرایط عملکرد دستگاه بررسی شود.
نمایش مداوم کدهای خطا
ظاهر شدن مکرر کدهای خطا روی نمایشگر یکی از مهمترین نشانههای وجود ایراد در سیستم کنترل است. البته هر کد خطا الزاماً به معنای خرابی تابلو برق نیست. گاهی علت اصلی، افت فشار آب، افزایش فشار مبرد، خرابی سنسورها یا مشکلات مکانیکی در چیلر است.
اگر یک کد خطا پس از ریست دستگاه دوباره ظاهر شود، باید علت اصلی آن توسط تکنسین بررسی شود. پاک کردن مکرر خطا بدون رفع عامل ایجادکننده، تنها باعث پنهان شدن موقت مشکل خواهد شد.
خاموش و روشن شدن ناگهانی چیلر
اگر چیلر بدون فرمان اپراتور بهصورت ناگهانی خاموش شده و پس از مدتی دوباره راهاندازی میشود، معمولاً یکی از سیستمهای حفاظتی در حال قطع و وصل کردن مدار است.
این وضعیت میتواند ناشی از نوسان ولتاژ، خرابی رله کنترل فاز، افزایش جریان مصرفی، داغ شدن تجهیزات قدرت یا وجود ایراد در برد کنترل باشد.
ادامه کار دستگاه در این شرایط بسیار خطرناک است، زیرا روشن و خاموش شدن مکرر فشار زیادی به کمپرسورها وارد میکند و احتمال آسیب دیدن آنها را افزایش میدهد.
صدای غیرعادی از داخل تابلو برق
تابلو برق سالم هنگام عملکرد، صدای بسیار محدودی تولید میکند. اگر صدای تقتق مداوم، وزوز، جرقه یا لرزش غیرعادی از داخل تابلو شنیده شود، معمولاً یکی از قطعات الکتریکی دچار مشکل شده است. چسبندگی کنتاکتورها، خرابی بوبین، شل بودن اتصالات یا افزایش جریان عبوری از تجهیزات، از مهمترین دلایل ایجاد این صداها هستند. بیتوجهی به این علائم ممکن است باعث سوختن تجهیزات قدرت یا حتی بروز اتصال کوتاه در تابلو شود.
افزایش دمای داخل تابلو برق
یکی از نشانههایی که معمولاً کمتر مورد توجه قرار میگیرد، افزایش غیرطبیعی دمای داخل تابلو برق است. گرم شدن بیش از حد میتواند ناشی از شل بودن اتصالات، افزایش جریان مصرفی، خرابی فن تهویه تابلو، استفاده از قطعات نامناسب یا پایان عمر مفید تجهیزات باشد. در پروژههای صنعتی، معمولاً از دوربینهای ترموگرافی برای شناسایی نقاط داغ داخل تابلو استفاده میشود. این روش امکان تشخیص مشکلات را پیش از بروز خرابیهای جدی فراهم میکند.
کاهش راندمان سرمایش بدون علت مشخص
گاهی چیلر ظاهراً بدون مشکل کار میکند، اما سرمای تولیدشده بهاندازه گذشته نیست. در چنین شرایطی، بسیاری از افراد ابتدا به سراغ مدار تبرید یا کمپرسور میروند، در حالی که ممکن است علت اصلی در سیستم کنترل باشد.
برای مثال، خرابی سنسورها، تنظیمات نادرست PLC یا عملکرد نامناسب اینورتر میتواند باعث شود کمپرسورها در زمان مناسب وارد مدار نشوند یا فنها با دور صحیح کار نکنند. نتیجه این وضعیت، کاهش راندمان، افزایش مصرف برق و نرسیدن آب خروجی به دمای مطلوب خواهد بود.
مراحل عیبیابی تخصصی تابلو برق چیلر
عیبیابی تابلو برق چیلر تنها به بررسی چند فیوز یا اندازهگیری ولتاژ محدود نمیشود. در یک فرآیند حرفهای، تکنسین باید بتواند مسیر حرکت برق، فرمانهای کنترلی و عملکرد تمام تجهیزات حفاظتی را بهصورت مرحلهبهمرحله بررسی کند تا علت اصلی خرابی مشخص شود.
یکی از اشتباهات رایج در تعمیرات، تعویض قطعات بر اساس حدس و گمان است. برای مثال، اگر کمپرسور روشن نشود، برخی افراد بلافاصله کنتاکتور یا حتی PLC را تعویض میکنند؛ در حالی که ممکن است علت اصلی، یک فیوز سوخته، شل شدن یک ترمینال یا خرابی سنسور فشار باشد. چنین تعمیراتی نهتنها مشکل را برطرف نمیکنند، بلکه هزینههای اضافی نیز به کارفرما تحمیل خواهند کرد.
به همین دلیل، تعمیرکاران حرفهای همیشه فرآیند عیبیابی را طبق یک ترتیب مشخص انجام میدهند.
مرحله اول: ایمنسازی و قطع کامل برق
اولین قدم در هرگونه تعمیر تابلو برق، ایمنسازی محیط کار است. از آنجا که تابلو برق چیلر معمولاً با برق سهفاز و جریانهای بالا کار میکند، هرگونه بیاحتیاطی میتواند خطر برقگرفتگی یا آسیب به تجهیزات را به همراه داشته باشد.
در این مرحله ابتدا برق اصلی از طریق کلید اصلی یا کلید اتوماتیک قطع میشود. سپس با استفاده از تجهیزات اندازهگیری، نبود ولتاژ در مدار تأیید شده و در صورت نیاز از روشهای قفل و برچسبگذاری (Lockout/Tagout) برای جلوگیری از وصل شدن ناخواسته برق استفاده میشود.
علاوه بر حفاظت از تکنسین، این کار مانع از آسیب دیدن بردهای الکترونیکی در هنگام باز کردن اتصالات یا تعویض قطعات خواهد شد.
مرحله دوم: بررسی ظاهری تابلو برق
پیش از استفاده از تجهیزات اندازهگیری، یک بازدید دقیق چشمی انجام میشود. تجربه نشان داده است که بسیاری از ایرادات، تنها با بررسی ظاهر تابلو قابل شناسایی هستند.
در این مرحله مواردی مانند تغییر رنگ سیمها، آثار سوختگی، ذوب شدن عایق کابلها، تغییر رنگ شینهها، شل شدن ترمینالها، بوی سوختگی، آثار جرقه، زنگزدگی قطعات و نفوذ آب یا گردوغبار بررسی میشوند.
گاهی اوقات، یک اتصال نیمهسوخته یا تغییر رنگ جزئی روی کنتاکتور میتواند سرنخ اصلی برای پیدا کردن علت خرابی باشد. به همین دلیل، این مرحله نباید نادیده گرفته شود.
مرحله سوم: اندازهگیری ولتاژ و جریان
پس از اطمینان از سلامت ظاهری تابلو، نوبت به بررسی پارامترهای الکتریکی میرسد.
در این مرحله، تکنسین با استفاده از مولتیمتر، کلمپ آمپرمتر یا تجهیزات تخصصیتر، موارد زیر را اندازهگیری میکند:
- ولتاژ ورودی سهفاز
- تعادل ولتاژ بین فازها
- جریان مصرفی هر فاز
- افت ولتاژ در مدار
- ولتاژ مدار فرمان
- عملکرد منبع تغذیه PLC
هرگونه اختلاف غیرعادی بین فازها، افت ولتاژ یا افزایش جریان میتواند نشانه وجود ایراد در تجهیزات قدرت یا شبکه برق باشد.
مرحله چهارم: بررسی تجهیزات حفاظتی
یکی از مهمترین وظایف تابلو برق، محافظت از کمپرسورها و سایر تجهیزات در برابر شرایط غیرعادی است. به همین دلیل، عملکرد صحیح تجهیزات حفاظتی باید بهدقت بررسی شود.
در این مرحله، قطعاتی مانند:
- رله کنترل فاز
- بیمتال
- کلیدهای حرارتی
- کلیدهای مینیاتوری
- کلیدهای اتوماتیک
- فیوزها
- تجهیزات حفاظت در برابر اضافهبار
از نظر عملکرد صحیح، زمان قطع و سلامت داخلی کنترل میشوند.
گاهی خرابی یک رله کنترل فاز باعث میشود چیلر اصلاً روشن نشود، در حالی که تمام قطعات دیگر کاملاً سالم هستند.
مرحله پنجم: بررسی مدار فرمان
پس از اطمینان از سلامت مدار قدرت، مدار فرمان بررسی میشود.
مدار فرمان مسئول انتقال دستورهای PLC به تجهیزات قدرت است و هرگونه قطعی، اتصال نامناسب یا خرابی در این بخش میتواند باعث اختلال در عملکرد کل سیستم شود.
در این مرحله مسیر فرمان از ابتدا تا انتها بررسی میشود تا مشخص شود آیا فرمان از PLC خارج میشود یا خیر و آیا این فرمان بهدرستی به کنتاکتورها و سایر تجهیزات منتقل میشود یا نه.
مرحله ششم: تست PLC و برد کنترل
در بسیاری از چیلرهای امروزی، بخش عمده تصمیمگیریها توسط PLC یا برد کنترل انجام میشود.
در این مرحله تکنسین موارد زیر را بررسی میکند:
- وضعیت ورودیها و خروجیها (I/O)
- عملکرد رلههای خروجی
- خطاهای ثبتشده در حافظه PLC
- سلامت منبع تغذیه
- ارتباط با نمایشگر HMI
- تنظیمات پارامترها
- نسخه برنامه کنترلی
گاهی مشکل تنها به دلیل تغییر ناخواسته یک پارامتر یا پاک شدن برنامه PLC ایجاد شده است و بدون تعویض سختافزار قابل برطرف شدن خواهد بود.
مرحله هفتم: بررسی عملکرد سنسورها
از آنجا که PLC تصمیمات خود را بر اساس اطلاعات سنسورها میگیرد، صحت عملکرد آنها نیز باید کنترل شود.
در این مرحله:
- سنسورهای دما
- سنسورهای فشار
- فلوسوئیچها
- ترانسمیترها
- سوئیچهای حفاظتی
از نظر دقت اندازهگیری، وضعیت سیمکشی و کالیبراسیون بررسی میشوند.
در بسیاری از پروژهها، علت اصلی توقف چیلر نه خرابی PLC، بلکه ارسال اطلاعات اشتباه توسط یکی از سنسورها بوده است.
تعمیر PLC چیلر چگونه انجام میشود؟
PLC مهمترین بخش کنترلی تابلو برق است و خرابی آن معمولاً باعث توقف کامل سیستم میشود. با این حال، برخلاف تصور بسیاری از افراد، هر ایرادی به معنای سوختن PLC نیست و در بسیاری از موارد امکان تعمیر یا بازیابی عملکرد آن وجود دارد.
اولین مرحله، بررسی منبع تغذیه PLC است. اگر ولتاژ تغذیه مناسب نباشد، کنترلر روشن نخواهد شد یا بهصورت مداوم ریست میشود. پس از آن، سلامت ورودیها و خروجیها، ماژولهای توسعه و ارتباط با تجهیزات جانبی بررسی میشود.
در مرحله بعد، برنامه کنترلی (Logic Program) کنترل میشود. گاهی به دلیل نوسان برق یا خطای نرمافزاری، بخشی از برنامه حذف یا دچار اختلال شده است. در این شرایط، با بارگذاری مجدد برنامه اصلی، عملکرد سیستم به حالت عادی بازمیگردد.
اگر برد داخلی PLC آسیب دیده باشد، بسته به برند و مدل دستگاه، ممکن است تعمیر برد یا تعویض ماژول آسیبدیده امکانپذیر باشد. در مواردی که آسیب شدید باشد یا قطعات الکترونیکی قابل تعمیر نباشند، تعویض کامل PLC بهترین راهکار خواهد بود.
تعمیر برد کنترل چیلر
برد کنترل، رابط میان سنسورها، PLC و تجهیزات قدرت است و نقش مهمی در اجرای فرمانهای کنترلی دارد.
خرابی برد کنترل معمولاً با علائمی مانند:
- نمایش مداوم خطا
- قطع ارتباط با نمایشگر
- روشن نشدن خروجیها
- عملکرد نامنظم کمپرسورها
- ریست شدن مکرر سیستم
همراه است.
در فرآیند تعمیر، ابتدا برد از نظر وجود قطعات سوخته، بادکردگی خازنها، ترکخوردگی مسیرها، خرابی آیسیها و کیفیت لحیمها بررسی میشود. سپس با استفاده از تجهیزات تخصصی، عملکرد مدارهای مختلف آزمایش شده و در صورت امکان، قطعات معیوب تعویض میشوند.
البته در برخی موارد، بهویژه در بردهای قدیمی یا مدلهایی که قطعات آنها دیگر تولید نمیشود، تعویض کامل برد گزینه مطمئنتری خواهد بود.
تعمیر یا تعویض کنتاکتور، رله و تجهیزات حفاظتی
کنتاکتورها و رلهها از پرکاربردترین قطعات تابلو برق هستند و به همین دلیل، بیش از سایر تجهیزات در معرض استهلاک قرار دارند.
اگر کنتاکتور دچار چسبندگی، سوختگی یا خرابی بوبین شود، ممکن است کمپرسور روشن نشود یا پس از روشن شدن، بهدرستی از مدار خارج نشود.
در بسیاری از موارد، تعویض کنتاکتور نسبت به تعمیر آن از نظر اقتصادی مقرونبهصرفهتر است؛ زیرا قیمت این قطعه در مقایسه با خسارت ناشی از عملکرد نادرست آن بسیار پایینتر است.
رلههای حفاظتی نیز باید از نظر زمان عملکرد، دقت قطع و سلامت کنتاکتها بررسی شوند. هرگونه تأخیر در عملکرد این تجهیزات میتواند باعث آسیب دیدن کمپرسور یا سایر تجهیزات گرانقیمت شود.
تست نهایی تابلو برق پس از تعمیر
پایان فرآیند تعمیر به معنای پایان کار نیست. پس از تعویض یا تعمیر قطعات، باید اطمینان حاصل شود که تابلو برق در شرایط واقعی عملکرد صحیحی دارد.
در تست نهایی، ابتدا تمامی اتصالات مجدداً کنترل شده و از محکم بودن ترمینالها اطمینان حاصل میشود. سپس تابلو برق روشن شده و عملکرد PLC، تجهیزات حفاظتی، کنتاکتورها، رلهها و سنسورها بررسی میشود.
پس از آن، چیلر تحت بار واقعی قرار میگیرد تا مواردی مانند جریان مصرفی کمپرسورها، تعادل فازها، دمای تجهیزات، عملکرد فنها و پایداری سیستم کنترل ارزیابی شود.
در پروژههای حرفهای، از دوربین ترموگرافی نیز برای بررسی نقاط داغ داخل تابلو استفاده میشود. این کار کمک میکند تا حتی ایراداتی که در ظاهر قابل مشاهده نیستند، پیش از تحویل دستگاه شناسایی و برطرف شوند.
در نهایت، زمانی میتوان تعمیر تابلو برق را موفقیتآمیز دانست که چیلر بدون خطا، با راندمان مناسب و در شرایط پایدار به کار خود ادامه دهد.
هزینه تعمیر تابلو برق چیلر چقدر است؟
یکی از اولین سؤالاتی که پس از بروز خرابی برای مدیران ساختمانها، کارخانهها و مجموعههای صنعتی مطرح میشود، هزینه تعمیر تابلو برق چیلر است. با این حال، برخلاف خدماتی که قیمت مشخصی دارند، نمیتوان برای تعمیر تابلو برق یک مبلغ ثابت اعلام کرد؛ زیرا نوع خرابی، برند تجهیزات، ظرفیت چیلر و میزان آسیبدیدگی قطعات در تعیین هزینه نهایی نقش بسیار مهمی دارند.
در بسیاری از موارد، مشکل تنها به شل شدن اتصالات، سوختن یک فیوز یا خرابی یک رله محدود میشود و با صرف زمان کوتاهی برطرف خواهد شد. اما گاهی آسیب به بخشهای اصلی مانند PLC، برد کنترل یا تجهیزات قدرت وارد شده است که طبیعتاً هزینه تعمیر را افزایش میدهد.
نکته مهم این است که هزینه عیبیابی دقیق، معمولاً بسیار کمتر از خسارتی است که در اثر تعویض اشتباه قطعات یا تعمیر غیراصولی ایجاد میشود. به همین دلیل، انتخاب یک تیم متخصص برای تشخیص صحیح علت خرابی، در بسیاری از مواقع باعث کاهش هزینه نهایی تعمیر خواهد شد.
عوامل مؤثر بر هزینه تعمیر تابلو برق چیلر
۱. نوع خرابی
اولین و مهمترین عامل، نوع ایراد ایجادشده است. تعمیر یک اتصال معیوب یا تعویض یک فیوز با تعمیر یا تعویض PLC، برد کنترل یا اینورتر قابل مقایسه نیست. هرچه خرابی به بخشهای حساستر و پیچیدهتر تابلو مربوط باشد، زمان عیبیابی، تخصص موردنیاز و هزینه تعمیر نیز بیشتر خواهد بود.
۲. برند تجهیزات تابلو برق
برند تجهیزات استفادهشده در تابلو برق نیز تأثیر مستقیمی بر هزینه تعمیر دارد.
بهعنوان مثال، قطعات برندهای معتبر اروپایی معمولاً کیفیت و طول عمر بالاتری دارند، اما قیمت آنها نیز بیشتر است. همچنین ممکن است برای برخی مدلهای قدیمی، تأمین قطعات زمانبر یا دشوار باشد که این موضوع نیز بر هزینه نهایی اثر میگذارد.
۳. ظرفیت و نوع چیلر
تابلو برق یک چیلر کوچک ساختمانی با تابلو برق یک چیلر صنعتی چندصد تن تبرید، از نظر تعداد تجهیزات، پیچیدگی مدار و زمان عیبیابی تفاوت زیادی دارد.
هرچه ظرفیت چیلر بیشتر باشد، معمولاً تجهیزات کنترلی و حفاظتی بیشتری در تابلو وجود دارد و فرآیند تعمیر نیز تخصصیتر خواهد بود.
۴. نیاز به تعویض قطعات
گاهی تعمیر تنها با سرویس، تنظیم یا تعمیر یک قطعه انجام میشود، اما در برخی موارد لازم است قطعات معیوب بهطور کامل تعویض شوند.
از جمله قطعاتی که ممکن است نیاز به تعویض داشته باشند میتوان به موارد زیر اشاره کرد:
- کنتاکتور
- رلههای حفاظتی
- بیمتال
- منبع تغذیه
- برد کنترل
- PLC
- اینورتر
- کلیدهای حفاظتی
- ترمینالها و تجهیزات داخلی تابلو
بدیهی است که قیمت هر یک از این قطعات با دیگری متفاوت است.
۵. محل نصب چیلر
اگر چیلر در موتورخانههای مرتفع، پشتبام، کارخانهها یا مناطق خارج از شهر نصب شده باشد، هزینه اعزام، حمل تجهیزات و زمان اجرای پروژه نیز در برآورد نهایی لحاظ میشود.
۶. میزان آسیب به تابلو برق
در برخی پروژهها، تنها یک بخش از تابلو برق آسیب دیده است، اما گاهی بر اثر اتصال کوتاه، نفوذ آب، آتشسوزی یا نوسان شدید برق، بخش قابلتوجهی از تجهیزات داخلی تابلو از بین میروند.
در چنین شرایطی، ممکن است بازسازی کامل تابلو از نظر اقتصادی منطقیتر از تعمیر بخشهای متعدد آن باشد.
آیا تعمیر تابلو برق همیشه بهصرفه است؟
پاسخ این سؤال به میزان خرابی و عمر تابلو برق بستگی دارد.
اگر ایراد محدود به چند قطعه مصرفی یا تجهیزات حفاظتی باشد، تعمیر معمولاً بهترین گزینه است. اما اگر تابلو برق بسیار قدیمی باشد، قطعات آن دیگر تولید نشوند یا بخش عمدهای از مدار آسیب دیده باشد، هزینه تعمیر ممکن است به اندازهای افزایش پیدا کند که بازسازی یا تعویض کامل تابلو تصمیم منطقیتری باشد.
یک تکنسین باتجربه، پیش از شروع تعمیر، وضعیت کلی تابلو را بررسی کرده و بهترین گزینه را از نظر فنی و اقتصادی به کارفرما پیشنهاد میدهد.
چه زمانی تعمیر کافی نیست و باید تابلو برق بازسازی یا تعویض شود؟
در بسیاری از موارد، تعمیر تابلو برق میتواند دستگاه را به شرایط عادی بازگرداند؛ اما گاهی میزان فرسودگی یا آسیبدیدگی به اندازهای است که ادامه تعمیر نهتنها مقرونبهصرفه نیست، بلکه احتمال بروز خرابیهای بعدی را نیز افزایش میدهد.
معمولاً در شرایط زیر، بازسازی یا تعویض تابلو برق گزینه مناسبتری خواهد بود:
- سوختن گسترده تجهیزات قدرت و مدار فرمان
- آسیب دیدن بخش زیادی از سیمکشی داخلی
- فرسودگی شدید شینهها و ترمینالها
- نبود قطعات یدکی برای تجهیزات قدیمی
- تغییر ظرفیت چیلر یا اضافه شدن تجهیزات جدید
- استفاده از تابلو برق قدیمی بدون سیستمهای حفاظتی استاندارد
- افزایش مکرر هزینههای تعمیر در بازه زمانی کوتاه
بازسازی تابلو برق این امکان را فراهم میکند که علاوه بر تعویض تجهیزات فرسوده، از فناوریهای جدید مانند PLCهای پیشرفته، اینورتر، تجهیزات حفاظتی مدرن و سیستمهای مانیتورینگ نیز استفاده شود.
چگونه از خرابی تابلو برق چیلر جلوگیری کنیم؟
هزینه سرویس دورهای همواره بسیار کمتر از هزینه تعمیرات اساسی است. رعایت چند نکته ساده میتواند عمر مفید تابلو برق را به میزان قابلتوجهی افزایش دهد.
سرویس دورهای منظم
بازدید دورهای تابلو برق، مهمترین اقدام برای جلوگیری از خرابیهای ناگهانی است. در این بازدیدها، وضعیت تجهیزات قدرت، مدار فرمان، اتصالات، رلهها، کنتاکتورها و تجهیزات حفاظتی بررسی میشود.
تمیز نگه داشتن داخل تابلو
گردوغبار و آلودگیهای محیطی باعث افزایش دمای تجهیزات و کاهش عمر قطعات الکترونیکی میشوند. تمیزکاری اصولی تابلو باید با استفاده از تجهیزات مناسب و بدون آسیب به بردهای الکترونیکی انجام شود.
کنترل دمای محیط
دمای زیاد، یکی از عوامل مهم کاهش عمر تجهیزات الکتریکی است. استفاده از سیستم تهویه مناسب، فن تابلو یا کولر تابلو در محیطهای گرم میتواند از افزایش دمای داخلی جلوگیری کند.
بررسی و محکم کردن اتصالات
شل شدن ترمینالها یکی از رایجترین دلایل ایجاد گرمای موضعی و سوختن تجهیزات است. بازبینی و سفت کردن اتصالات در سرویسهای دورهای، از بسیاری از خرابیها جلوگیری میکند.
استفاده از تجهیزات حفاظتی استاندارد
رله کنترل فاز، محافظ ولتاژ، سیستم ارت مناسب و تجهیزات حفاظت در برابر اضافهبار، نقش مهمی در افزایش طول عمر تابلو برق دارند و از آسیبهای ناشی از نوسانات شبکه جلوگیری میکنند.
چرا تعمیر تابلو برق چیلر را به آرسان سرویس بسپاریم؟
تعمیر تابلو برق چیلر، تنها تعویض چند قطعه الکتریکی نیست. برای رسیدن به یک تعمیر اصولی، باید علت اصلی خرابی بهدرستی شناسایی شود و تمامی بخشهای مدار قدرت، مدار فرمان و سیستم کنترل مورد بررسی قرار گیرند.
تیم فنی آرسان سرویس با تجربه در زمینه سرویس، عیبیابی و تعمیر انواع چیلرهای تراکمی و جذبی، خدمات تعمیر تابلو برق را با رویکردی تخصصی ارائه میدهد. فرآیند تعمیر با عیبیابی دقیق آغاز میشود و پس از بررسی کامل تجهیزات، تنها قطعاتی که واقعاً نیاز به تعویض دارند جایگزین میشوند.
استفاده از قطعات استاندارد، رعایت اصول ایمنی، انجام تستهای عملکردی پس از تعمیر و ارائه راهکارهای پیشگیرانه برای افزایش عمر تجهیزات، از مهمترین اقداماتی است که در این فرآیند انجام میشود.
هدف ما تنها راهاندازی دوباره چیلر نیست؛ بلکه تلاش میکنیم دستگاه پس از تعمیر، با حداکثر راندمان، کمترین مصرف انرژی و بالاترین ضریب اطمینان به کار خود ادامه دهد.
سوالات متداول درباره تعمیر تابلو برق چیلر
۱. از کجا بفهمیم مشکل چیلر از تابلو برق است؟
اگر چیلر روشن نمیشود، کمپرسور استارت نمیخورد، خطاهای مکرر روی نمایشگر ظاهر میشود یا دستگاه بهصورت ناگهانی خاموش و روشن میشود، احتمال وجود ایراد در تابلو برق وجود دارد. البته تشخیص دقیق علت خرابی نیاز به عیبیابی تخصصی دارد.
۲. آیا همه خرابیهای تابلو برق قابل تعمیر هستند؟
خیر. بسیاری از ایرادات با تعمیر یا تعویض قطعات برطرف میشوند، اما اگر آسیب گسترده باشد یا تجهیزات قدیمی و غیرقابل تأمین باشند، ممکن است بازسازی یا تعویض تابلو گزینه مناسبتری باشد.
۳. تعمیر تابلو برق چیلر چقدر زمان میبرد؟
مدت زمان تعمیر به نوع خرابی بستگی دارد. ایرادات ساده ممکن است در چند ساعت برطرف شوند، اما تعمیر یا بازسازی تابلوهای پیچیده ممکن است چند روز زمان نیاز داشته باشد.
۴. آیا خرابی PLC همیشه به معنی تعویض آن است؟
خیر. در بسیاری از موارد، مشکل به منبع تغذیه، برنامه کنترلی یا ماژولهای جانبی مربوط است و بدون تعویض کامل PLC قابل رفع خواهد بود.
۵. آیا نوسان برق میتواند باعث سوختن تابلو برق شود؟
بله. نوسانات شدید ولتاژ یکی از مهمترین عوامل آسیب به PLC، برد کنترل، منابع تغذیه و تجهیزات حفاظتی محسوب میشود.
۶. هر چند وقت یکبار باید تابلو برق سرویس شود؟
برای اغلب چیلرها، انجام سرویس دورهای هر ۶ ماه یکبار توصیه میشود. در محیطهای صنعتی یا شرایط کاری سنگین، ممکن است نیاز به بازدیدهای کوتاهتر باشد.
۷. آیا تابلو برق قدیمی را میتوان ارتقا داد؟
بله. در بسیاری از موارد، با بازسازی تابلو و استفاده از تجهیزات کنترلی و حفاظتی جدید، میتوان عملکرد سیستم را بهبود بخشید و مصرف انرژی را کاهش داد.
۸. آیا تعمیر تابلو برق باعث کاهش مصرف برق میشود؟
اگر خرابی باعث عملکرد نامناسب تجهیزات، روشن و خاموش شدن مکرر یا کاهش راندمان شده باشد، تعمیر اصولی میتواند مصرف انرژی را نیز کاهش دهد.
۹. مهمترین عامل افزایش عمر تابلو برق چیست؟
انجام سرویس دورهای، استفاده از تجهیزات حفاظتی مناسب، جلوگیری از نفوذ رطوبت و گردوغبار و استفاده از قطعات استاندارد، بیشترین تأثیر را در افزایش طول عمر تابلو برق دارند.
۱۰. آیا میتوان بدون عیبیابی، قطعات تابلو برق را تعویض کرد؟
خیر. تعویض قطعات بدون تشخیص علت اصلی خرابی، علاوه بر افزایش هزینهها، ممکن است باعث آسیب دیدن سایر تجهیزات و تکرار مجدد مشکل شود.
بدون دیدگاه
